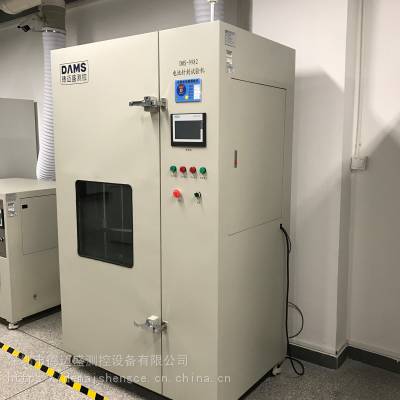

用途：用于锂原电池和其它原电池、以及锂离子电池（用于移动电话、笔记本电脑、摄像机等数码电子产品）、镍氢、镍镉以及铅酸电池（用于电动工具、玩具、电动自行车等产品）的针刺试验 .

技术规格要求：

1 适用范围

1.1 适用标准

针刺试验台符合GB8897.4-2002、IEC60086-4: 2000、UL1642: 2006、SN/T1414.1-2004、SN/T1414.3-2004等标准中针刺试验的规定要求。

1.2 试验要求

上述标准中，对于针刺试验的规定要求略有不同，电池针刺试验装置需要满足以下全部的试验要求：

1）              动力方式：气压方式。

2）              机台有.  压力.时间 两种种控制方式，

3）              控制方式： 1.单片机    2 .PLC   电脑控制

2 主要技术参数与功能

2.1 主要技术参数

1  符合QCT743-2006《电动汽车用锂离子蓄电池》、QC/T743-201X（即将修订的新版）、GB 8897.4-2008 《原电池 第4部分：锂电池的安全要求》、QB T 2502-2000 《锂离子蓄电池总规范》等标准实验要求；

2  工作室尺寸：不小于600×600×600 mm；可测电池尺寸：500×500×500 mm；

3  单体电池、模块电池针刺试验时，针刺头尺寸、形状、钢针直径和长度等应符合4.1中各标准要求，应易装卸更换。

4  针刺速度：10—50 mm/s可调；驱动方式：电液伺服驱动。

5  针刺力：10—50kN可调。

6  行程（液压缸行程）：0—500mm；试验平台可升降调节，以获得不同的样品放置高度。

7  耐高温钨钢针，直径为Φ2.5-Φ10mm。

8  配套300mm厚度中间承重板，以便配合进行较小尺寸电池针刺试验；

9  实验箱内装有智能监控摄像系统；有电子门锁系统。门关好后方可开始试验；有防爆观察窗、防爆照明灯；

10  机箱采用高强度钢材，内外两层，内层厚度≥10mm，中间加有隔热棉和缓冲膜；铁门厚度不小于10mm；工作腔内胆材料选用耐腐蚀的绝缘材质，工作腔边角设计上全部采用圆角形线，边角部位无拼缝联接。工作腔带排水孔和滤网，便于清洗。

11  有烟雾探测报警器；有连接到室外的独立通风管道，烟道由非燃材料制成，用于排放有毒气体；带有大功率的抽风系统，能在短时间能排出试验箱内的有毒气体；带有烟雾过滤系统；带有室内空气净化系统，去除泄露到实验室中的烟雾毒气带来的污染。

12  检测试验箱内部温度，达到防火检测目的。试验过程中一旦电池导致火情，可快速启动自动灭火装置。

13  试验箱设有泄压阀，一旦发生爆炸，压力将快速通过泄压阀释放到外部，以确保试验箱及外部人员不受损害。

14  可实现现场和远程两种控制方式；

15  针刺控制可以力控制、位移控制，力、位移可多阶段保持，方便用户多阶段编程控制；

16  针刺停止条件：可设置压力截至、针刺深度截至、电压截至，停止针刺测试。

17电脑远程控制， PLC控制可同时实现采集电压、温度、压力、速度；电压、温度采集不少于8通道；测试时间、测试行程可任意设置，对针刺深度、电压、温度参数值以及曲线能实时监控，液晶数字显示方便记录试验数据，并导出EXCEL格式保存。

18 力控制精度：±1%；位移控制精度：±1%；速度控制精度：±0.1mm/s；电压控制精度：测量值的±0.5%；温度测量精度：±1℃，显示分辨率0.1℃。

19 数据采集频率不小于100次/秒；电压显示0—200V；温度显示0—1200℃。

20  针刺保持时间可调。

21  硬件具有紧急停止功能；输入保护：欠压、过压、过流、缺相、过载、超温停机保护报警；输出保护：过压、过流、过载。
